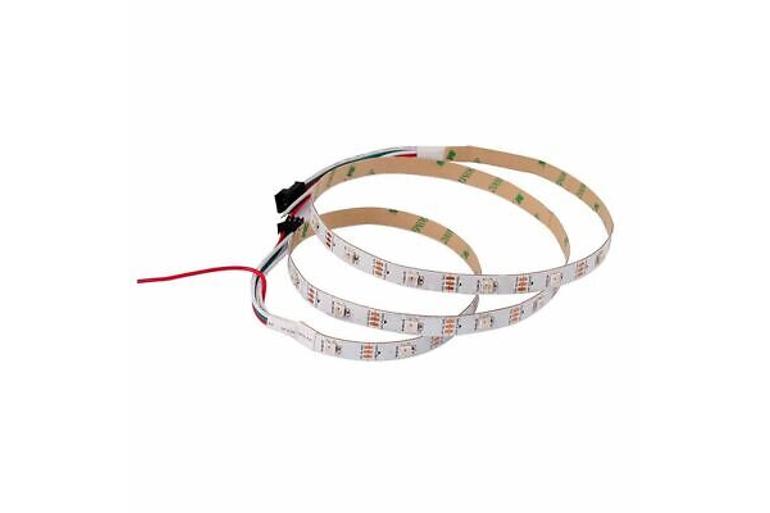

La WS2812B RGB Strip 60 Led 1m IP20 permette di controllare ogni LED singolarmente impostando il colore di ciascun led tramite un PWM a 8 bit (quindi 24 bit per pixel), per inviare dati è necessario un solo pin di uscita digitale.
Il PWM è incorporato in ogni chip LED WS2812B, quindi una volta impostato il colore si può interrompere il colloquio e la striscia continuerà a funzionare utilizzando i valori preimpostati.
Per il corretto funzionamento è necessario considerare che l'alta densità significa alto consumo di energia, dal momento che il led WS2812 ha una potenza di circa 0,2W significa che la strip da 1 metro con 60 led avrà una potenza di circa 12W per soddifare questo parametro andrà utilizzato un alimentatore in grado di fornire almeno 2,5A a 5Vcc, questi dati sono validi qualora risultino accesi tutti i led utilizzando il colore bianco, si raccomanda comunque di utilizzare un alimentatore adeguato.
Va anche considerato chei il protocollo utilizzato richiede una temporizzazione molto precisa e può essere gestito esclusivamente da microcontrollori con una precisione di temporizzazione di almeno 100nS e altamente ripetibile. Per il controllo della strip potrà essere utilizzata una Raspberry Pi, una Beagle Bone Black, un Arduino Uno o Mega a 16MHz, una scheda ESP32, la strip non funzionerà con un qualsiasi altro microprocessore con un clock inferiore agli 8MHz.
Per il pilotaggio di 30 led è necessario anche verificare il quantitativo di memoria RAM disponibile, l'intera striscia deve essere tamponata in memoria e molti progetti che utilizzano la Arduino UNO hanno circa 1500 byte di RAM disponibili dopo che sono stati inclusi tutti gli extra, questo quantivo di RAM è sufficiente per pilotare 4 strip, per un numero maggiore di strip è consigliabile utilizzare una Arduino Mega.
La striscia è realizzata utilizzando un circuito stampato flessibile, è possibile tagliarla alla lunghezza desiderata oppure collegare le strip assieme per ottenere una lunghezza maggiore, in questo caso fare attenzione all'assorbimento.
La strip avendo un grado di protezione IP20 non potrà essere utilizzata all'esterno.
Caratteristiche:
- Alimentazione a 5Vcc (non utilizzare una tensione superiore
- Potenza massima: 12W
- Corrente massima: 2,5A
