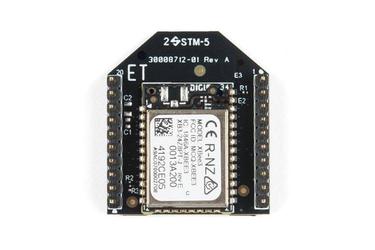

Modulo XB3 con Antenna a Circuito Stampato

Il nuovo Modulo XB3 con Antenna a Circuito Stampato (XB3-24Z8PT-J) appartiene alla nuova famiglia XB3 che, oltra a gestire i protocolli 802.15.4 e ZigBee, può connettersi tramite protocollo BLE.

Codice prodotto XB3ACS
Marca Digi
Categoria Moduli XBee
Prezzo
26,54
Spedizione gratuita

Spedizione gratuita

Spedizione gratuita per tutti gli ordini di importo superiore ad Euro 149,00 Iva compresa

Tanti prodotti in offerta

Tanti prodotti in offerta

Naviga sul sito homotix e scopri tutte le offerte dedicate ai nostri clienti

Garanzia

Garanzia

Homotix assicura sempre una garanzia completa su tutta la gamma prodotti

Dopo anni di popolarità con XBee Series 1 e XBee Series 2, ora abbiamo XBee Series 3 che offre il meglio di entrambi i mondi. XBee 3 non solo gestisce i protocolli 802.15.4 e ZigBee, ma anche BLE e ora puoi parlare anche con i moduli su UART o SPI. Con un raggio di azione di 200 piedi al coperto o una distanza di 4000 piedi all'aperto / in linea d'aria, è possibile impostare una rete a maglie per parlare o comunicare con vari dispositivi intorno a casa, lavoro o altra area.
Questo modulo ha il familiare pacchetto XBee mentre sfoggia un'antenna PCB. È inoltre disponibile un microcontrollore integrato che consente di configurare e programmare i moduli utilizzando MicroPython e il software XCTU di Digi. Con una CPU HCS08 con velocità fino a 50,33 MHz, pin di I / O digitali 15x e pin ADC 4x a 10 bit, questi moduli possono persino mantenere il proprio come microcontrollore.
Nota: sebbene questi siano compatibili all'indietro in molti modi con XBee 1s e 2s, non sono completamente compatibili. Consultare la documentazione per le differenze se si prevede di aggiungerle a un progetto esistente.
Il nuovo Modulo XB3 con Antenna a Circuito Stampato (XB3-24Z8PT-J) appartiene alla nuova famiglia XB3 che, oltra a gestire i protocolli 802.15.4 e ZigBee, può connettersi tramite protocollo BLE.
La connessione con il modulo può essere effettuata anche tramite UART e SPI, può essere utilizzato per realizzare reti mesh e, con una potenza in uscita di circa 6mW la portata si estende fino a 30m in ambienti chiusi e raggiunge i 1200m in assenza di ostacoli.
Il modulo dispone di 15 I/O digitali e di 4 convertitori ADC a 10 bit, la cpu HCS08 lavora con un clock a 50 MHz e può essere programmata utilizzando MicroPython e il software XCTU di Digi.
Nota: In molti casi il nuovo XB3 può essere utilizzato in applicazioni che prevedono l'uso dei moduli XBee serie 1 e XBee serie 2 ma non è completamente compatibile, consultare la documentazione relativa alle differenze se si prevede di utilizzarlo per un progetto esistente.

Caratteristiche:
  • Alimentazione da 2,1Vcc a 3,3Vcc con assorbimento di 40mA (in trasmissione alla massima potenza)
  • CPU HCS08 con clock a 50,33MHz
  • Assorbimento: 40mA (in trasmissione alla massima potenza)
  • Assorbimento a riposo: 1,7uA
  • Velocità di comunicazione 250kbps
  • Potenza in uscita 6mW (+8dBm)
  • Portata: 1200m (senza ostacoli)
  • Portata: 30m in ambienti chiusi
  • Antenna a circuito stampato
  • Certificato FCC
  • 4 ingressi ADC a 10 bit
  • 15 I/O digitali
  • Supporta connessioni in standard RS-485
  • Crittografia AES a 128 oppure 256 bit
  • Set di comadi AT oppure API

Documenti:



Scarica i documenti

Datasheet
DIGI XB34.pdf
Firmware
Digi XBee3® 802.15.4.pdf
Firmware
Digi XBee3® DigiMesh 2.4.pdf
Firmware
Digi XBee3® Zigbee3.pdf
Guida alla Migrazione
Digi XBee3® 802.15.4_Migrazione.pdf
Guida alla Programmazione con MicroPython
Digi Programmazione con MicroPython.pdf
