L'XL4005 è una frequenza fissa a 300 KHz
Convertitore DC / DC del dollaro PWM (step-down)
In grado di guidare un carico di 5A con alto
Efficienza, basso ondulazione e eccellente linea e
Regolazione del carico. Richiede un minimo
Numero di componenti esterni, il regolatore
È semplice da usare e include interni
Compensazione di frequenza e a
Oscillatore a frequenza fissa.
Il circuito di controllo PWM è in grado di regolare
Duty ratio linearmente da 0 a 100%. Un abilitazione
Funzione, una protezione di protezione corrente
È costruito all'interno. Quando la protezione è corta
Accade, la frequenza di funzionamento sarà
Ridotto da 300KHz a 60KHz. Un interno
Il blocco di compensazione è costruito per ridurre al minimo
Conteggio dei componenti esterni

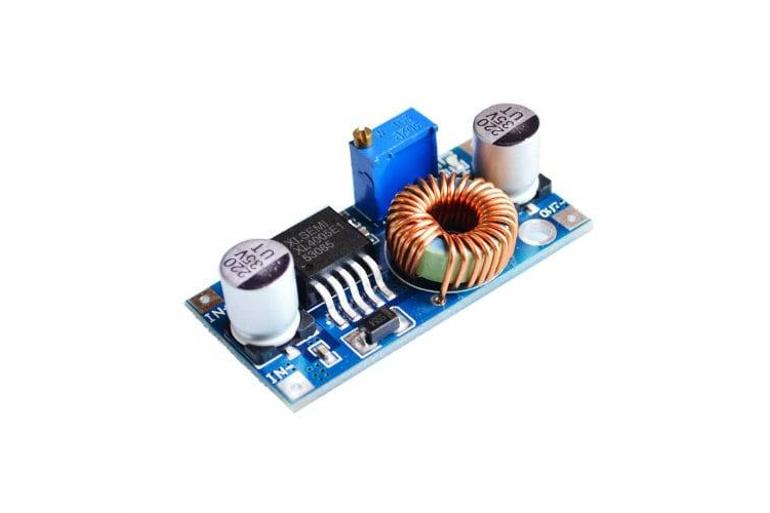

Il Modulo DC-DC con XL4005 è in grado di fornire in uscita una tensione regolabile da 1,25Vcc a 32Vcc con una corrente di 5A, dispone della protezione contro il surriscaldamento, il cortocircuito e della limitazione di corrente. La particolare circuitazione interna permette al modulo di funzionare con una differenza di tensione tra ingresso e uscita di soli 0,6Vcc.
Caratteristiche:
- Tensione di ingresso compresa tra 5Vcc e 32Vcc
- Tensione di uscita da 0,8Vcc a 30Vcc
- Corrente di uscita: 5A (max)
