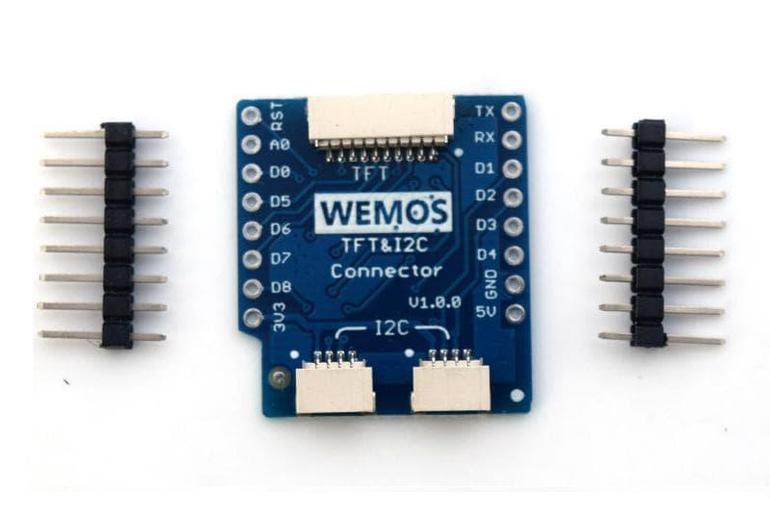

Il Modulo I2C Connector Shield for WEMOS D1 aggiunge due connettori per I2C per la connessione ad altri moduli della serie Wemos ed un connettore per il collegamento dei display LCD da 1.44 Pollici e da 2,4 pollici.

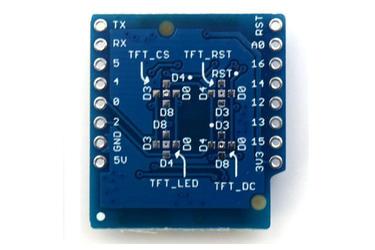

Connettore per display TFT:
- 1 TFT_ LED Controllo retroilluminazione
- 2 Massa
- 3 TFT_RST Reset (connesso al pin RST della Wemos D1)
- 4 TFT_DC Pin di selezione del registro (connesso al pin D3 (IO0) della Wemos D1
- 5 MOSI (connesso al pin D7 (IO13) della Wemos D1
- 6 MISO (connesso al pin D6 (IO12) della Wemos D1
- 7 SCK (connesso al pin D5 (IO14) della Wemos D1
- 8 3,3Vcc
- 9 TF_CS Pin di selezione display ((connesso al pin D4 (IO2) della Wemos D1
- 10 Non connesso
Connettori I2C:
- 1 3,3Vcc
- 2 SCL (connesso al pin D1 (IO5) della Wemos D1
- 3 SDA (connesso al pin D2 (IO4) della Wemos D1
- 4 Massa
