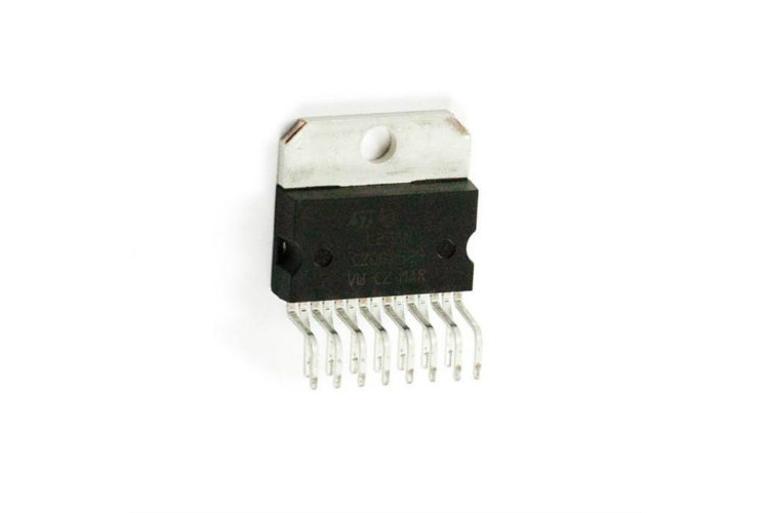

Doppio Driver per Motori L298

Doppio Driver per Motori L298 è costituito da un doppio ponte H ad alta corrente progettato per pilotare carichi induttivi come relè, solenoidi, motori CC e motori passo-passo. Sono presenti due ingressi di abilitazione per attivare o disattivare il dispositivo indipendentemente dai segnali di ingresso. Gli emettitori dei transistor inferiori di ciascun ponte sono collegati insieme e il terminale esterno corrispondente può essere utilizzato per il collegamento di una resistenza di limitazione della corrente. Oltre all'ingresso per la tensione di alimentazione del motore è presente anche un ingresso di alimentazione per la logica, questo permette al circuito di controllo di funzionare ad una tensione più bassa.

Caratteristiche:

• Alimentazione fino a 46Vcc
• Corrente di uscita 2A (per  ogni uscita)
• Bassa tensione di saturazione
• Protezione contro il surriscaldamento

Documenti:

• Datasheet
• Esempio di Applicazione con Arduino
