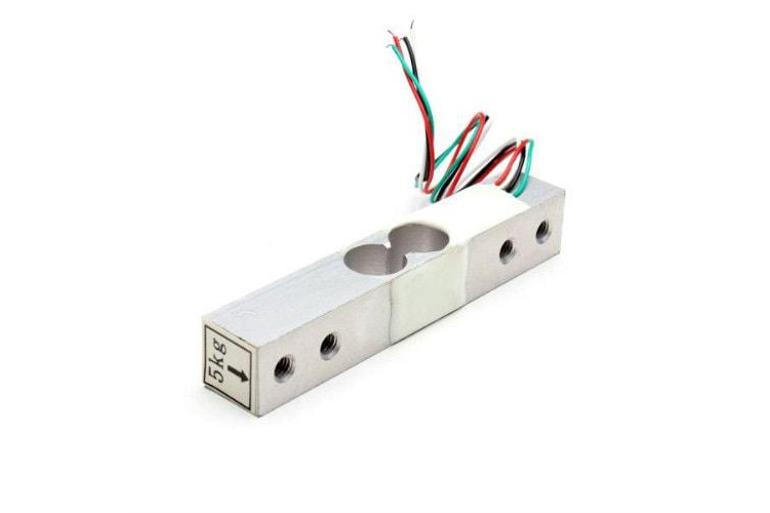

Cella di Carico da 5Kg adatta per misure di pesi da 0 a 5Kg, la cella di carico utilizza un estensimetro in grado di leggere la deformazione meccanica dovuta al peso per generare una tensione proporzionale al peso applicato. Il segnale generato dall'estensimetro è di qualche mV e andrà amplificato prima di essere utilizzato da Arduino o da altri microcontrollori.
Connessioni:
- Cavo rosso: Alimentazione +
- Cavo nero: Alimentazione -
- Cavo verde: Uscita +
- Cavo bianco: Uscita
Caratteristiche:
- Materiale: Alluminio
- Carico nominale: 5Kg
- Tensione di lavoro: da 3Vcc a 12Vcc
- Uscita nominale: 1.0±0.15mV/V
- Non linearità: 0.03% F.S.
- Ripetibilità: 0.03% F.S.
- Influenza della temperatura sul segnale in uscita: 0.01%F.S./°C
- Impedenza di uscita: 1000ohm ±10%
- Impedenza di ingresso: 1115ohm ±10%
- Sovraccarico ammesso: 150% F.S.
- Temperatura di funzionamento: da -20°C a +60°C
- Dimensioni: 75 x 12,7 x 12,7mm
