MS5611-01BA è una nuova generazione ad alta risoluzione
sensori altimetrici di MEAS Svizzera con bus SPI e I2C
interfaccia. Questo sensore di pressione barometrica è ottimizzato per
altimetri e variometri con una risoluzione dell'altitudine di 10 cm.
Il modulo sensore include un sensore di pressione ad alta linearità e
un ADC a 24 bit ǻȈ a bassissima potenza con calibrazione interna in fabbrica
coefficienti. Fornisce una precisa pressione digitale a 24 bit e
valore di temperatura e diverse modalità di funzionamento che consentono il
utente per ottimizzare la velocità di conversione e il consumo di corrente. UN
l'uscita della temperatura ad alta risoluzione consente l'implementazione di
una funzione altimetro/termometro senza alcun sensore aggiuntivo.
L'MS5611-01BA può essere interfacciato praticamente con qualsiasi
microcontrollore. Il protocollo di comunicazione è semplice, senza il
necessità di programmare registri interni al dispositivo. Piccolo
dimensioni di soli 5,0 mm x 3,0 mm e un'altezza di soli 1,0 mm
consentire l'integrazione nei dispositivi mobili. Questo nuovo modulo sensore
generazione si basa sulla tecnologia MEMS leader e più recente
beneficia della comprovata esperienza e del know-how di MEAS Svizzera nella produzione di grandi volumi di moduli altimetrici, che
sono stati ampiamente utilizzati per oltre un decennio. Il principio sensibile
impiegato porta a un'isteresi molto bassa e ad un'elevata stabilità di entrambi
segnale di pressione e temperatura.

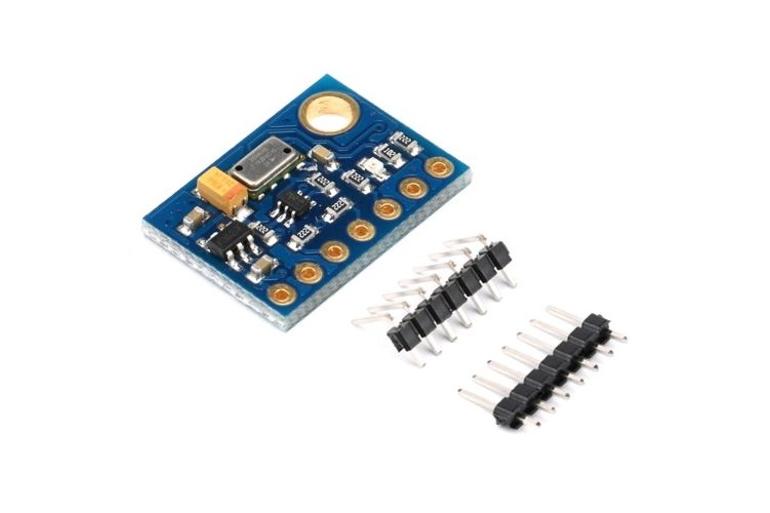

Sensore di Pressione ad alta risoluzione MS5611-01BA03 appartiene ad una nuova generazione di altimetri ad alta risoluzione con interfaccia SPI e I2C.
Questo sensore di pressione barometrica ha una risoluzione dell'altitudine di 10 cm ed è particolarmente indicato per la realizzazione di altimetri e variometri, il sensore include un sensore di pressione ad alta linearità ed un ADC a 24 bit a bassissim consumo ed è calibrato dal costruttore e dispone anche di un sensore di temperatura che consente l'implementazione della funzione di altimetro e termometro senza alcun sensore aggiuntivo..
Il sensore è dotato di diverse modalità di funzionamento che consentono all'utente di ottimizzare la velocità di conversione e il consumo di corrente.
Caratteristiche:
- Alimentazione a 5Vcc
- Interfaccia I2C e SPI
- Range misura pressione: da 10mbar a 1200mbar
- Range misura temperatura: da -40°C a +85°C
- Risoluzione misura altezza: 10cm
- Assorbimento: 1,4mA
- Converitore A/D a 24 bit
